刀柄种类与特点解析助力实现高精度加工

刀柄种类与特点解析助力实现高精度加工

2025.6.30

刀柄种类与特点解析助力实现高精度加工

在加工中心进行加工时，需要根据加工内容合理选用切削刀具，而用于将刀具安装到加工中心上的部件称为刀柄。刀柄有多种类型，为实现高精度加工，选择合适的刀柄至关重要。本文将介绍主要刀柄的种类、特点及安装时的注意事项。

目录

什么是刀柄
代表性刀柄的种类与特点
其他刀柄的种类与特点
工具安装到刀柄时的注意事项
选择合适的刀柄从而实现高精度加工

什么是刀柄

刀柄是加工中心进行加工时不可或缺的部件。首先将介绍刀具刀柄的基本作用和分类。

刀柄是用于将刀具安装到加工中心等设备的部件

刀柄是指在将立铣刀、钻头等切削刀具安装到加工中心等设备上时，用于夹持刀具的部件。

首先，加工中心的主轴接口形状由ISO标准规定，可使用的刀具轴径也有明确限制。但为了完成多样化的加工任务，须配合固定不同粗细、长度和形状的刀具，因此刀具刀柄成为不可或缺的部件。

其次，刀柄的作用不仅限于固定刀具，通过将刀柄与延长杆或刀头组合，还可以构建适合特定加工需求的刀具系统。

此外，刀柄的形状也遵循ISO标准。在日本，BT标准较为常见，而其他国家则有各自主流的标准。通常情况下，刀具轴径越大，刀柄的直径也会相应加粗。

大致可分为两类

刀具刀柄可进一步细分为 “刀柄”和“刀杆”两类。关于刀柄的细节将在后文详述，其刀具夹持部分为承接式结构。

而刀杆的刀具夹持部分为插合式结构，用于固定铣刀、侧铣刀等外径较大的圆盘状及圆筒状刀具。与刀柄不同的是，刀杆的轴径、长度及键槽尺寸等参数已按不同规格标准化，这是其显著特征。

代表性刀柄的种类与特点

刀柄中最主要的类型包括“弹簧刀柄”、“强力铣削刀柄”、“热缩刀柄”、“液压刀柄”、“侧固式刀柄”五种。以下分别介绍其概况与特点。

弹簧刀柄

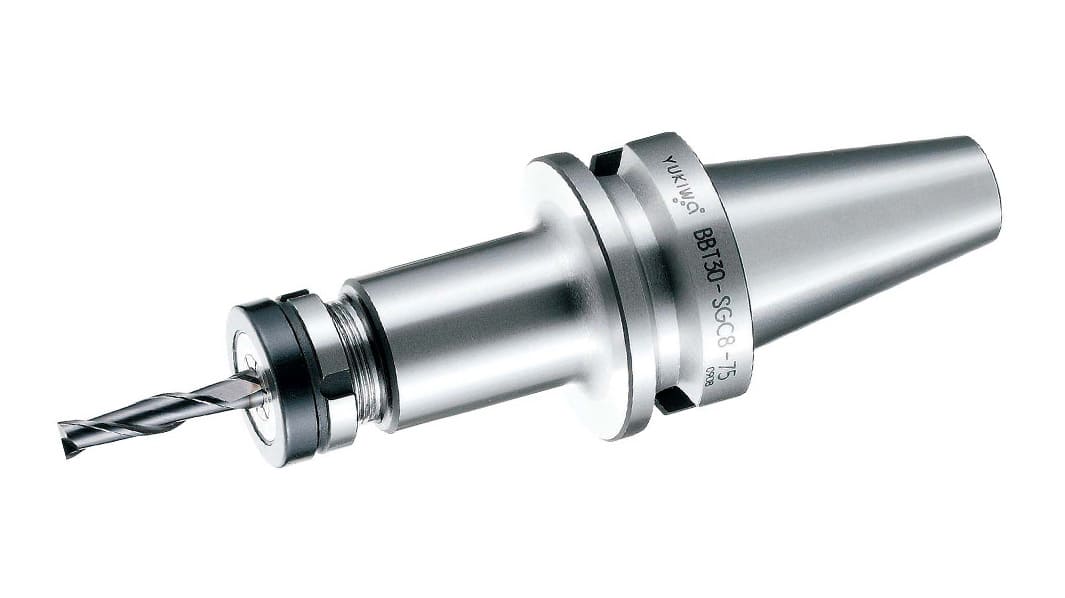

弹簧刀柄照片

弹簧刀柄是刀柄中最常见的类型，常用于钻头、铰刀、丝锥、小径立铣刀等刀具。

由弹簧夹头（Collet）和夹头单元（Collet Unit）组成，通过拧紧螺母推动夹头收缩，夹紧刀具柄部。

弹簧夹头按刀具轴径以0.5mm为间隔分级，需根据刀具轴径选择合适规格。需注意的是，其夹持力低于其他刀柄，不适合固定较粗的刀具。

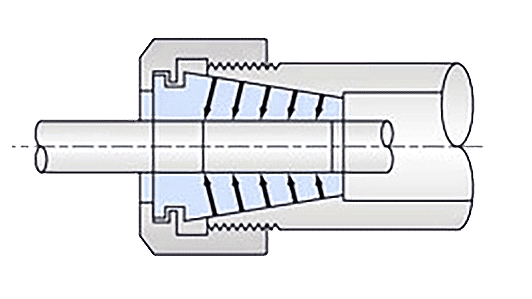

弹簧刀柄截面图

铣削刀柄

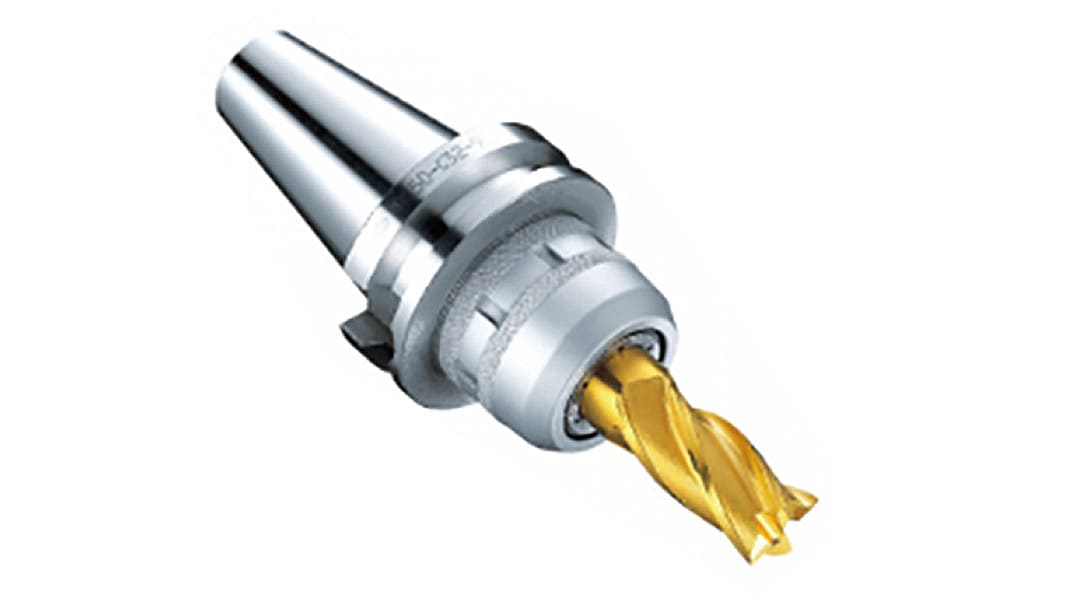

铣削刀柄照片

铣削刀柄是用于夹持立铣刀等大直径刀具的刀柄，又称 “滚柱夹头（Roll Chuck）”。其内部通过细棒状滚柱（滚针）夹紧刀具，具有夹持力强的特点，适用于需要较大切削力的加工场景，如使用大直径立铣刀时。

铣削刀柄细节图

铣削刀柄细节照片

铣削刀柄可使用的刀具直径由夹头孔径决定。但由于夹紧后夹头孔径仅收缩数十微米，因此要求刀具柄径具有较高精度。此外，夹头本身尺寸较大，会增加刀具整体长度，且抗弯刚性略低。

热缩刀柄

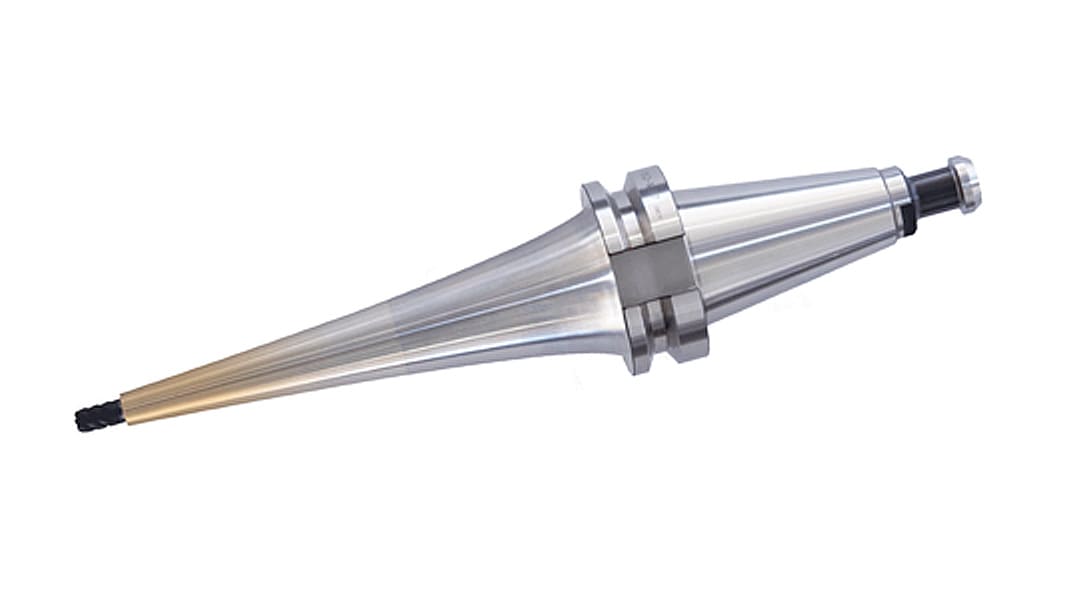

热缩刀柄照片

热缩刀柄通过加热刀柄孔使其膨胀，待其冷却后固定刀具，无需机械夹紧结构。由于利用热膨胀原理固定刀具，刀柄可设计得较细，以避免加工时与工件发生干涉。

此外，热缩刀柄需通过专用设备安装，因此能够确保安装质量。其安装精度、刚性、夹持力均表现优异，较适用于高精度加工。
而且，由于刀柄能够设计得更为紧凑，刀具对工件的接近能力得到显著提升。
但因其采用热固定方式，夹头的加热和冷却需要一定时间。此外，其适用的刀具柄径固定，故，刀具的选择范围受到限制。

热缩刀柄图

液压刀柄（油压刀柄）

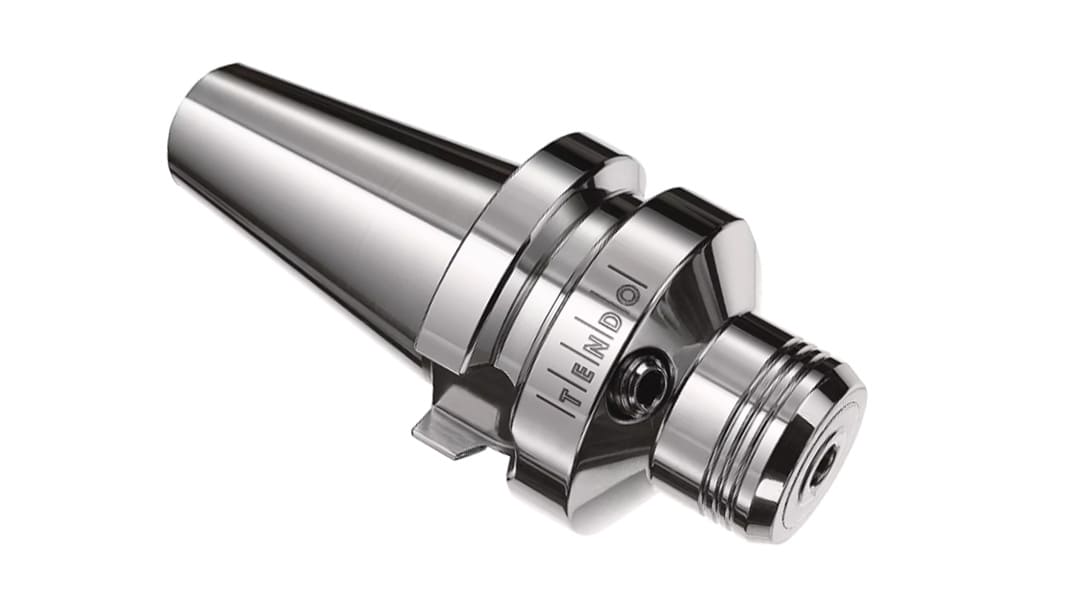

液压刀柄（油压刀柄）照片

液压刀柄是内部设有液压机构的刀柄。其通过扳手拧紧压缩内部液压油，使刀具夹持面膨胀从而夹紧刀具，因此也被称为“油压刀柄”。

液压刀柄与热缩刀柄同样具备前端紧凑的优点，且无需热缩设备，操作比弹簧刀柄更便捷。同时，由于液压油包裹刀柄轴颈，减振效果较好。但使用过程中，油液温度变化可能会影响性能，且其寿命相对较短，需注意维护。

液压刀柄（油压刀柄）截面图

侧固式刀柄

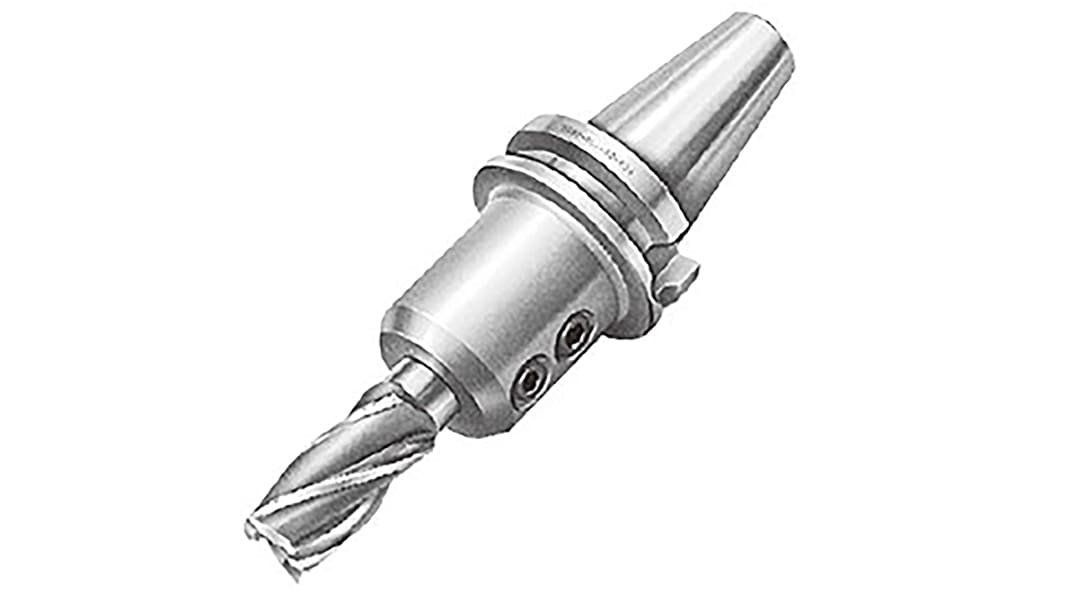

侧固式刀柄照片

侧固式刀柄，顾名思义是通过侧面螺钉固定刀具的刀柄。其夹持力优异，适合固定大直径刀具，具有结构简单、操作方便的特点。
需注意的是，由于其采用螺钉固定，刚性较低，容易产生振动。

其他刀柄的种类与特点

前文介绍的刀柄均为插入式固定刀具的类型，同时也有与刀具一体化的刀柄。以下将介绍其中常用的两种一体刀柄。

前端可换式一体刀柄

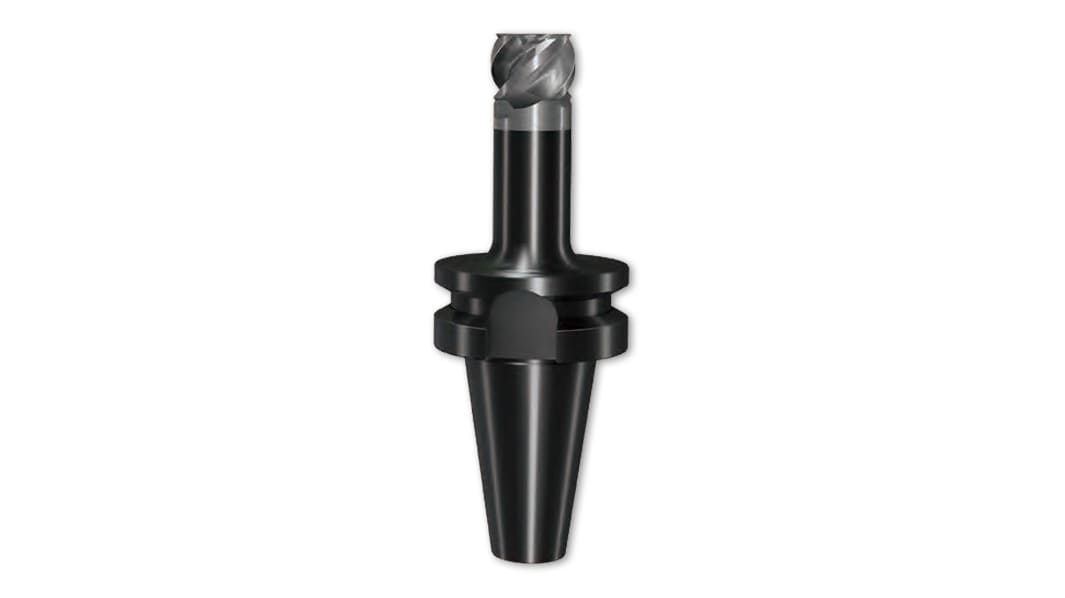

前端可换式一体刀柄照片

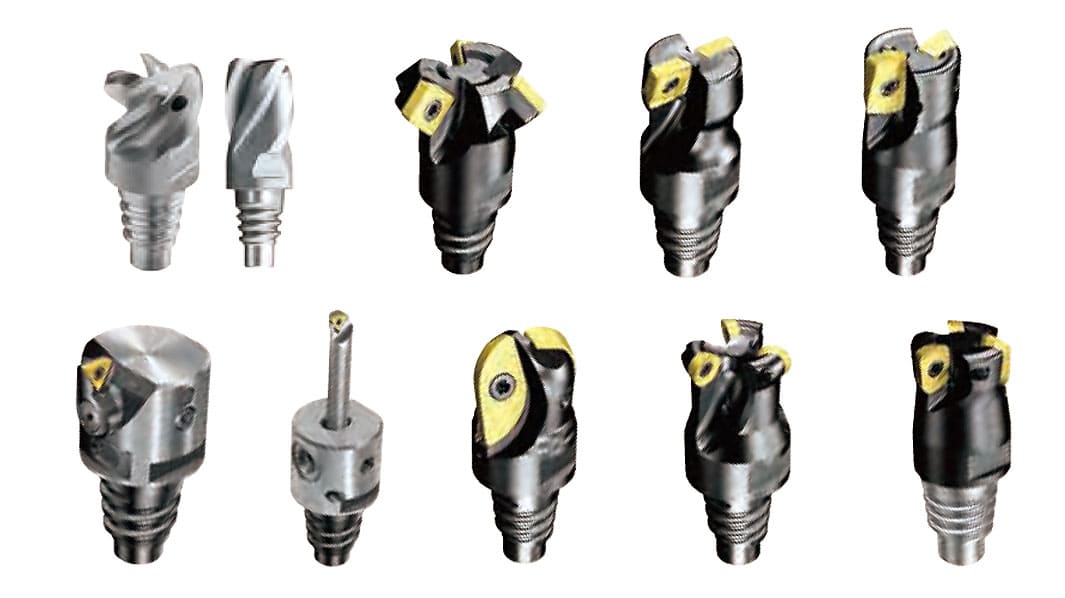

各种类型的前端可换式一体刀柄

前端可换式一体刀柄，顾名思义是刀柄与前端刀具一体化的刀柄，通过更换刀具，同一尺寸的刀柄可应对多种加工需求。由于刀具通过螺纹拧入刀柄内，可缩短工具整体长度，进而提升加工能力。

然而，一旦刀具破损，可能会有螺纹部分残留在刀柄内，导致刀柄无法使用。此外，刀具的互换性略有不足也是其缺点之一。近年来，多家刀具制造商虽已推出一体型刀柄，但可安装的刀具因制造商而异，因此较难实现在A公司的前端可换式一体刀柄上安装B公司的刀具。

刃尖（刀片）可换式一体刀柄

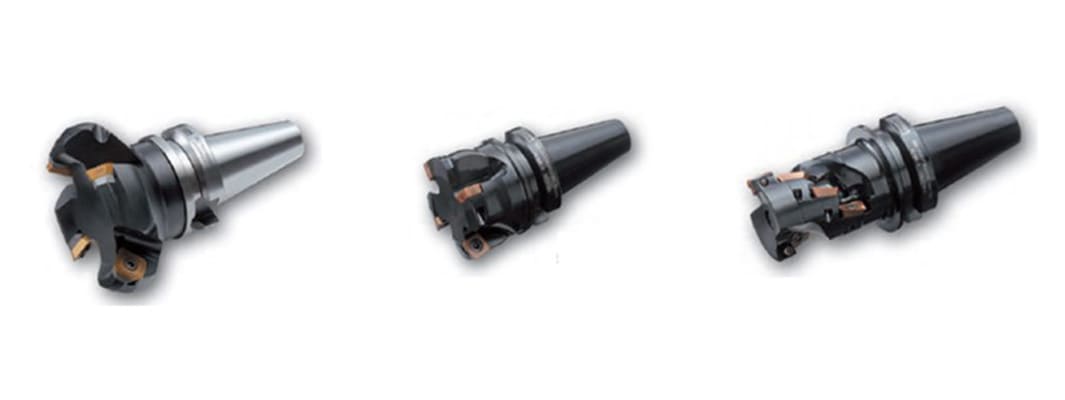

刃尖（刀片）可换式一体刀柄

刃尖（刀片）可换式一体刀柄同样为前端与刀柄一体化设计，但其区别在于仅可更换刃尖（刀片）。由于采用一体化设计，可缩短工具整体长度，且切削性能相比典型刀柄更高。

刃尖可换式一体刀柄尤其在 BT30机床上使用时效果显著。BT30机床整体设计紧凑，因此相比其他规格机床，其刀柄尺寸较�。胫髦岬牧忧慷纫步先�。但是，使用可缩短工具长度的刃尖可换式一体刀柄，能够抑制加工时的振动，进而有望提升加工能力。若贵公司正在使用BT30规格机床，不妨考虑采用该类型的刀柄。

工具安装到刀柄时的注意事项

在将工具安装到刀柄上时，为了确保实现预期的加工效果，使用前务必注意确认以下内容。

根据用途和目的区分选用

需要根据所使用的工具选择合适的刀柄。在日本，BT刀柄是主流，但除此之外还有多种规格的接口标准。须注意机床主轴端的接口与工具端的接口相匹配。

若使用不匹配的刀柄，工具不仅会产生不必要的振动，导致加工精度下降，还可能会缩短工具寿命。

检查刀柄接触面是否有污渍

使用前需仔细检查刀柄接触面（柄部）是否有划痕、污垢、锈迹等。若接触面存在划痕或污垢，会导致工具与刀柄的紧固刚性下降，进而影响加工精度。每次装卸工具时均需进行检查，若发现附着物应及时清除。

若发现锈迹，需尽快处理。刀柄生锈不仅会加速自身老化，锈迹还有可能附着到加工中心主轴等部位，对其他加工任务造成严重影响。使用后应取下刀柄彻底清洗，仔细擦干水分并涂抹防锈油。

选择合适的刀柄从而实现高精度加工

虽然刀柄有多种类型，其结构和适用场景各有不同。但是，只要掌握其特点并灵活运用，就能更轻松地实现预期的加工效果。

逐步培养根据具体加工需求快速判断适用刀柄的能力，在此基础上合理选用刀柄至关重要。本文介绍了5种典型刀柄及2种一体型刀柄，这些均为高频使用的刀柄类型，熟记其特点将有助于实际应用。
