    2. SPEEDIO专用选配

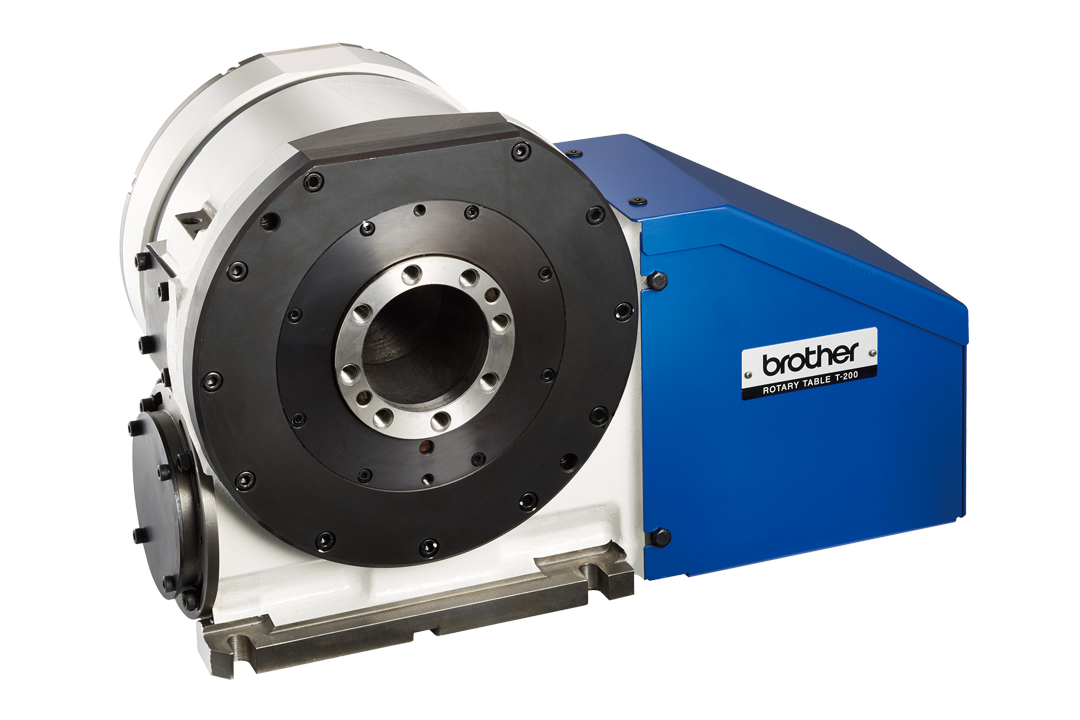

    附加转台 T-200Ad

    能实现高速?高精度?长寿命

    附加转台 T-200Ad

    附加转台 T-200Ad的特点

    滚子齿轮凸轮结构

    高精度
    凸轮随动件上可施加预负载，消除反冲。

    高生产性
    最高转速 100min-1

    长寿命
    多年使用后的老化状况较少、能长期保持高精度。

    附加转台 T-200Ad的特点

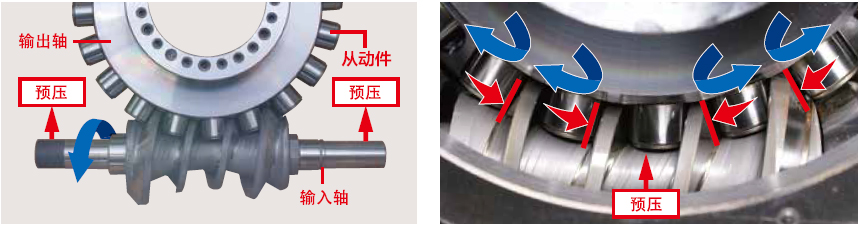

    滚子齿轮凸轮结构

    因为输入轴和输出轴互相的预压力，四个凸轮从动件可以始终与凸轮表面保持接触，从而消除了反向间隙和确保了高刚性。此外，滚子齿轮从动件可以有效地传递电机扭矩，因此低扭矩就可使之旋转，就算长时间使用也没有磨损，无需调整。

    滚子齿轮凸轮结构

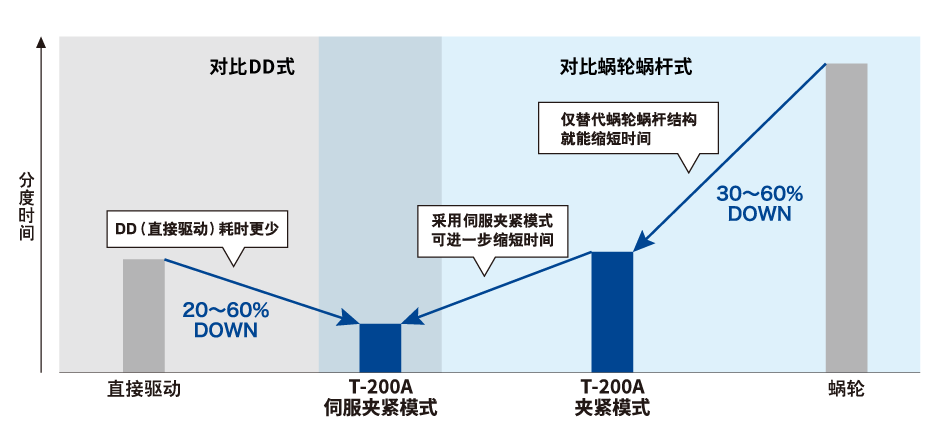

    高生产性

    滚子齿轮凸轮配合优质电机成就了高加速和高转速的性能。此外，仅用电机保持力也可实现切削加工。

    最高转速 : 100min-1

    (0→180度分度时间)
    夹紧模式 : 1.02秒
    伺服夹紧模式 : 0.45秒

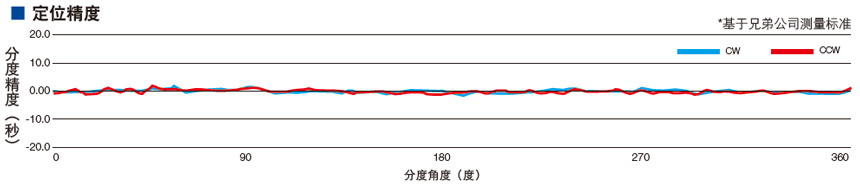

    高精度

    通过施加在凸轮从动件的预压力，消除了反向间隙。
    即使加工时反向旋转也不会对加工表面产生影响。

    分度精度 : 10秒以下
    重复定位精度 : 4秒以下

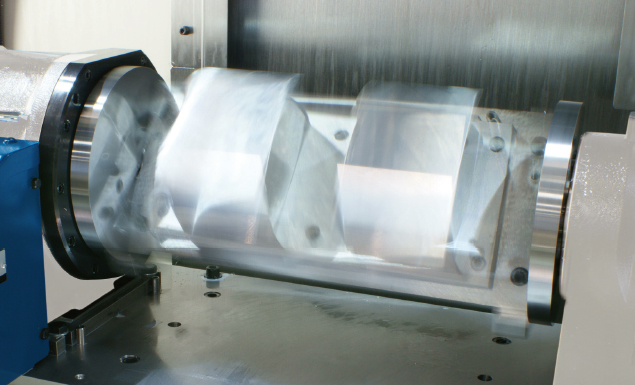

    辅助支撑台

    夹紧扭矩
    330N?m

    • *: 选配了夹紧规格时
    辅助支撑台

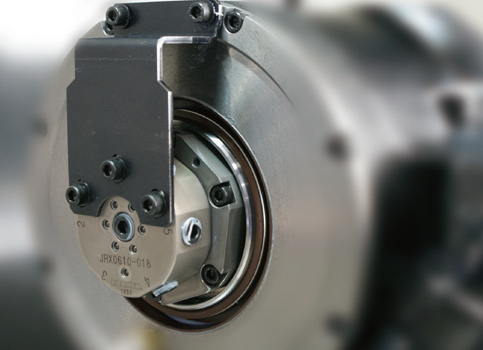

    T-200Ad用旋转接头

    本体采用内藏型6+1端口，控制端口凸出。

    6端口 : 油压/空压＋1P : 中心接口

    • *: 支撑台册有关旋转接头请另行商谈。
    T-200Ad用旋转接头

    基本规格

    形式 右手式、左手式*1
    贯通孔径 70H7mm
    中心高 170mm
    减速比 1/20
    最高转速 100min?1 (50min?1*2)
    双向定位精度 (依据ISO230-2) 20秒以下
    双向重复定位精度 (依据ISO230-2) 10秒以下
    分度精度*3 10秒以下
    重复精度*3 4秒以下
    最大载重 100kg (200kg*4)
    允许工件惯性 1.0kg?m2(4.0kg?m2*2)
    允许不平衡负载 5.0kg?m
    夹紧方式 机械夹紧（空压）+ 伺服夹紧
    夹紧扭矩 480N?m (0.5Mpa时)
    最大容许扭矩*5 720N?m (0.5MPa时)
    产品重量 61kg
    对应机种*6 S300Xd2、S500Xd2、S700Xd2、W1000Xd2、R450Xd1、R650Xd1、
    S500Zd2、S700Zd2、S500Zd1、S700Zd1、R450Zd1、W1000Zd2
    • *1: R450Xd1、R650Xd1、R450Zd1只有右手式。
    • *2: 高惯性模式时。通过改变参数可转变为高惯性模式。
    • *3: 基于Brother测试条件。
    • *4: 使用辅助支撑台时。
    • *5: 在进行下一步加工之前，有时可能需要先进行松开（解除夹紧状态）操作。
